Intercambiador de calor placa y marco usa una combinación de placas de transferencia de calor estilo cheurón ordenadas entre marco y la placa de presión. Las placas del intercambiadores de calor tienen agujeros en las cuatro esquinas formando un cabezal que distribuye el flujo respectivo a los lados opuestos de cada una de placa cuando están las placas alineadas. Los fluidos están confinado a la superficie intercambiador de calor de la placa o el puerto en su caso con las juntas de elastómero. Caudal máximo hasta 23.500 GPM (5.300 m3/hr) con áreas de transferencia de calor hasta 20.000 pie2 (1900 m2), conexiones boquillas roscadas 1" a 2,5" NPT y conexiones con espárrago ANSI 3” a 18”.
Presión de diseño estándar hasta 300 PSI ( 20,7 bar), Presión de diseño a medida hasta 450 PSI 31 bar) de 0 a 338 ºF (-18ºC a 170 ºC).

APLICACIONES:
Para el enfoque de temperatura cerca de los fluidos para maximizar la recuperación de calor. Plateflow semi-soldado excepcional para el producto químico refrigerante, agresivo, o cualquier otra aplicación donde reducir el contacto del fluido con los elastómeros es deseado. Característica de Free-Flow es ideal para la recuperación de calor en el procesamiento de pulpa y papel o productos químicos, donde se utiliza agua de lavado, aguas blancas, pastas fibrosas agua o fluidos de alta viscosidad son usadas. Doble placas de pared para eliminar la posibilidad de la mezcla de los fluidos.

MATERIALES:
Placas de: acero inoxidable 304 y 316, Titanium, SMO 254, Hastelloy Incolloy , AL6XN Placas de: empaque en Nitrilo, EPDM, Viton, EPDM alta temperatura y Nitrilo alta temperatura.



Los modelos de flujo libre tiene una luz entre las placas en el rango de 4,6 a 12 mm y puede manejar líquidos con partículas de celulosa o materiales fibrosos de hasta 2 mm de diámetro y 5 mm de largo. Los modelos Free-flow presenta mínimo puntos de contacto de metal a metal entre placas adyacente reduciendo los puntos de partículas a atrapar. Los modelos Free-flow disponible con tamaño de conexión de 4" a 12".
Intercambiador de calor placa y marco usa una combinación de placas de transferencia de calor estilo cheurón ordenadas entre marco y la placa de presión. Las placas de los intercambiadores de calor tienen agujeros en las cuatro esquinas formando un cabezal que distribuye el flujo respectivo a los lados opuestos de cada una de placa cuando están las placas alineadas. Los fluidos están confinado a la superficie intercambiador de calor de la placa o el puerto en su caso con las juntas de elastómero. Presión diseño estándar hasta 150 PSI (14,3 bar).

APLICACIONES:
Para el enfoque de temperatura cerca de los fluidos para aplicaciones de recuperación de calor. Característica de Free-Flow es ideal para la recuperación de calor en el procesamiento de pulpa y papel o procesos químicos, lugar donde hay agua de lavado, aguas blancas, aguas con pastas o líquidos de alta viscosidad son usados. Las unidades Freeflow tiene beneficio adicionales excepcional de resistencia a la obstrucción para aplicaciones con alta fibras y fibras gruesas.

MATERIALES:
Placas de acero inoxidable 304, 316 y titanio. Juntas de: Nitrilo, EPDM, EPDM de alta temperatura y alta temperatura de Nitrilo.

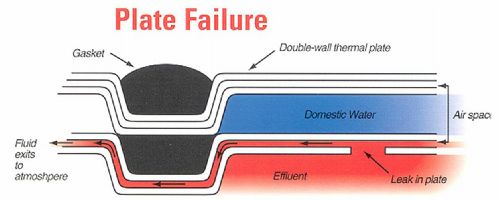

Unidades de doble pared evitar entremezclarse de fluidos debido a una falla de la placa. Dos placas son presionadas juntas para garantizar un ajuste perfecto para minimizar las pérdidas de transferencia de calor, manteniendo una trayectoria del escape en caso de fallo de la placa.

Intercambiadores de calor de placas y marcos utiliza una combinación de placas de transferencia de calor estilo cheurón ordenadas entre marco y la placa de presión. Las placas de los intercambiadores de calor tienen agujeros en las cuatro esquinas formando un cabezal que distribuye el flujo respectivo a los lados opuestos de cada una de placa cuando están las placas alineadas. Los líquidos se limitan a la superficie de transferencia de calor de la placa o el puerto en su caso con las juntas de elastómero.
Caudal máximo hasta 23.500 GPM (5.300 m3/hr) con áreas de transferencia de calor hasta 20.000 pie2 (1900 m2), conexiones boquillas roscadas 1" a 2.5" NPT y conexiones con espárrago ANSI 3” a 18”.
Presión de diseño estándar hasta 150 PSI (10,3 bar), Presión de diseño a medida hasta 225 PSI (15,5 bar).
.

APLICACIONES:
Para el enfoque de temperatura cerca de los fluidos para aplicaciones de recuperación de calor. Aplicaciones de agua potable, aplicaciones sanitaria y farmaceutica y enfriamiento de motor.

MATERIALES:
Placas de acero inoxidable 316. Juntas de: Nitrilo, EPDM, Viton, EPDM de alta temperatura y Nitrilo de alta temperatura.



Diseño Plateflow semi-soldado utiliza dos placas soldadas con láser entre sí para formar un casete Los casetes forman canales dentro fluye el fluido. Un fluido fluye dentro del casete soldado, el otro líquido entre los casetes soldadas. Dos juntas o empaquetaduras de anillo y una junta de campo se utilizan entre casetes adyacentes. La junta de anillo puede ser de gran resistencia de teflón o materiales más tradicionales junta de elastómero. Este diseño elimina aproximadamente 90% de la superficie de junta expuesta en el lado soldado.

Intercambiadores de calor de placa y marco utiliza una combinación de placas de transferencia de calor estilo cheurón ordenadas entre marco y la placa de presión. Las placas de los intercambiadores de calor tienen agujeros en las cuatro esquinas formando un cabezal que distribuye el flujo respectivo a los lados opuestos de cada una de placa cuando están las placas alineadas. Los diseños semi-soldado disponibles con conexión de 4 ", 6", 8 "y 12".

APLICACIONES:
Para el enfoque de temperatura cerca de los fluidos para aplicaciones de recuperación de calor. Plateflow semi-soldado excepcional para producto químico agresivo, refrigerante, o cualquier otra aplicación donde reducir el contacto del fluido deseado con elastómeros.

MATERIALES:
Acero inoxidable 304 y 316, titanio, SMO 254, Hastelloy, Incolloy, placas AL6XN. Campo de las juntas de Nitrilo, EPDM, Viton, EPDM de alta temperatura y Nitrilo alta temperatura. Anillo de las juntas de Nitrilo, EPDM, Cloropreno y Teflón.
